KFP-1000L型离轴反射式平行光管
作者:科峰光电   发布日期:2022-08-16 10:53:00   关注次数: 16





产品简介:

KFP-1000L(Φ100)型反射式平行光管主要用于光学系统光轴调校的光学仪器,该仪器具有测量孔径大、光谱范围宽等优点,是进行光学仪器多光轴调校的专用仪器,主要可用于激光光轴、电视光轴、目视光轴间的光轴平行性调校,配备其它附件也可进行光学系统的其它参数测量。





主要技术参数:

        焦      距:1000mm                       有效孔径:φ100mm             主镜面型:RMS优于1/20λ

        反 射  率:≥85%                           视       场:≥1°36′                  膜       层:铝/银+硅保护

        平 行  性:优于5"                         主镜材质:石英玻璃

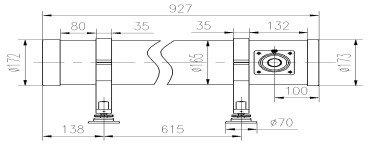

  产品外形尺寸:


                        image.png                             image.png

                             image.png                                     image.png





 产品配置:

名           称数    量单    位详细信息
离轴反射式平行光管1KFP-1000L型  含调整支架
带框毛玻璃1
带框滤光片3绿色、橙色、中性各1件
光源组件 1KGY-225型   12v20w卤素光源

带框分划板

(适用于可见光波段)

12

带框十字分划板1件

分辨率板(1#-5#)各1件;

星点板(φ0.01、φ0.02、φ0.05、φ0.2、φ0.1)各1件;

玻罗板1件;

  电动旋转式靶板1可选配置(定制)
金属针孔板1可选配置(定制)
金属十字分划板1可选配置(定制)
金属四杆靶1可选配置(定制)
黑体1可选配置(定制)
光学平台1选配
