KFG-1000A型光具座
作者:科峰光电   发布日期:2022-08-16 15:45:00   关注次数: 45

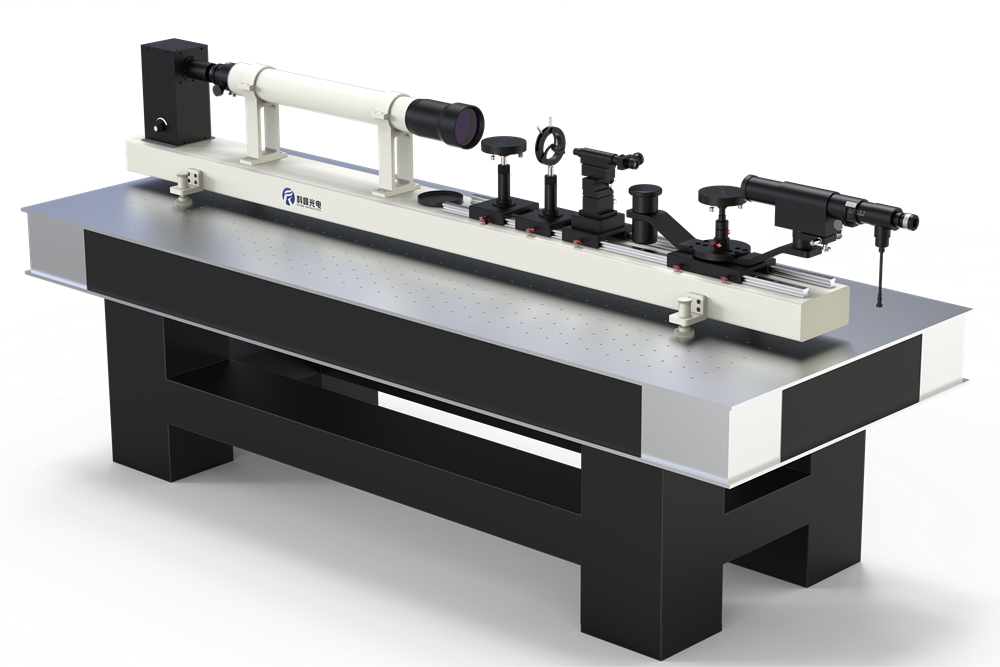

KFG-1000A光具座(1)-副本.png产品简介:

KFG-1000A型光具座是一种像质优良,附件众多,使用方便,用途广泛的综合性光学测量仪器,主要用于各种光学零件、部件及光学系统的像质研究及光学基本量的测定,仪器配有各种附件,能作以下几个方面的测量。

(1) 用自准前置镜可测量平面平板玻璃的平行差以及棱镜的光学平行差及双像差。

(2) 用玻罗法测定物镜的焦距,也可直接测量截距,用可调前置镜法可确定棱镜、平面镜及其组合系统的最小焦距。

(3) 借助其他仪器可对望远系统作视度、视差、放大率、出瞳直径和出瞳距离等参数的测量。

(4) 用分辨率板法确定物镜、棱镜及其组合系统的分辨能力。

(5) 用星点法检验透镜、棱镜及其组合系统的成像质量。







      主要技术参数:

      焦    距:1000mm                       照明灯泡:12V30W卤素灯泡                  有效孔径:φ100mm

           分辨率:≤1.3″                             视       场:≥1°36′                                     平 行  性:≤10″

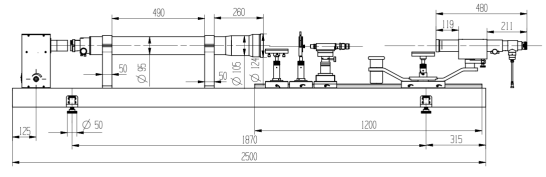

      产品外形尺寸:


                      image.png            image.png



      主要配置:

名          称数    量单    位详细信息
平行光管1KFP-1000型
光源组件1KGY-225型   输入电压:220V  输出电压:12V 输出功率:30W
读数显微镜1型号:DXJ-1
可调平台1型号:KTP-1
透镜夹持器1型号:TJQ-1
旋转前置镜1型号:ZQJ-20A
6V直流稳压电源1型号:KFD-6型    前置镜用
带框滤光镜3橙色、中性、绿色、毛玻璃
平行光管附件11带框十字分划板1件;分辨率板(1#-4#)各1件;玻罗板1件; 星点板(Φ0.1/Φ0.2/Φ0.01/Φ0.02/Φ0.05)各1件;
带导轨的底座1导轨长度1200mm
光学平台1选配
